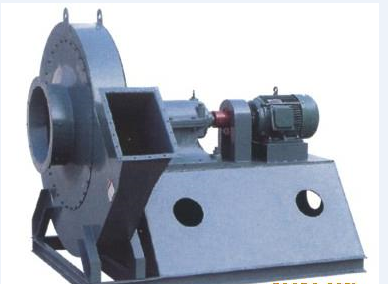

M6-29煤粉離心通風機效率高、性能曲線平坦、耐磨損、工作穩定。
葉輪采用錳鋼板制造，增加了耐磨涂層，延長了使用壽命。
性 能 與 選 擇
（1）符號含義：
|
參數名稱 |
代號 |
單位 |
參數名稱 |
代號 |
單位 |
|
流量 |
Q |
m3/h |
所需功率 |
P3 |
Kw |
|
全壓 |
P |
Pa |
機械效率 |
ηj |
% |
|
內功率 |
P |
Kw |
進口大氣壓力 |
Pj |
Pa |
|
內效率 |
η |
% |
進口溫度 |
tj |
℃ |
|
葉輪轉數 |
n |
r/min |
電機容量 儲備系數 |
K |
1.3 |
|
氣體密度 |
ρj |
Kg/m3 |
(2)風機性能表中所給性能是按tj=70℃、Pj=101325Pa、ρj=1.02kg/m3時的空氣介質計算的。
（3）氣體密度隨氣體溫度和進口大氣壓力的變化而變化，其關系式如下：
（4）當葉輪轉速n變化時，流量Q、全壓P、內功率p按下式變化：
（5）當氣體密度ρ變化時，流量Q、全壓P、內功率p按下式變化：
Q1＝Q2
（6）選擇電機功率時不應小于所需功率P3，所需功率按下式計算：
P3＝
注 意 事 項
（1）風機必須按規定的程序由專業人員安裝，經試車正常后方可正式投入生產。
（2）風機起動前必須關閉風門，待達到正常轉速后再慢慢打開風門，至滿足需要為止，以免電機因起動電流過大發生故障。
（3）風機運行中如發現不正常情況，應立即停機，查明原因，消除故障后方可繼續運行。
（4）風機的軸承箱均可通水冷卻，水壓不得超過0.4Mpa。由于各地氣溫不同和季節變化，通水量亦可不同，一般海水量可按0.5～1m3/h考慮，同時，注意水質情況，以免水通道內結垢堵塞，影響冷卻效果。
（5）風機的葉輪如已磨損，焊補修復后應重新作動平衡校正。
（6）風機的軸承溫度不應大于80℃。
（7）風機應根據使用情況定期進行檢查。
（8）風機的使用轉速不得超過允許的最大使用轉速，不許使用帶輪變速。
（9）軸承用稀油潤滑，建議用N－32號機械油。
（10）正常運轉時軸承箱的振動速度不超過6.3mm/s。
成 套 供 應 范 圍
通風機一臺；電動機一臺（不附帶其它電器設備）；聯軸器一套；通風機地腳螺栓共8套；電動機地腳螺栓共4套；其配設備見合同。
用戶應寫明
風機名稱；風機型號；風機旋轉方向（順或逆）；出風口角度；性能參數：流量、全壓、電動機型號、功率、轉數、電壓。
若改變性能或其它電機時，須與我廠技術部門聯系協商特殊設計。
M6-29煤粉離心通風機性能表（t=70℃）
|
機 號 |
轉速 r/min |
流量 m3/h |
全壓 Pa |
內效率 % |
軸功率 KW |
所需功率 KW |
電動機 |
||
|
型號 |
功率 KW |
電機地腳 4件 |
|||||||
|
11.2 |
1450 |
11719 12834 14280 16479 17052 18317 20155 21270 |
4535 4465 4353 4122 4055 3884 3632 3478 |
79.52 81.22 83.07 84.03 83.7 82.88 81.34 79.96 |
18.94 20 21.20 22.9 23.41 24.32 25.5 26.22 |
24.62 26 27.50 29.78 30.43 31.62 33.15 34.08 |
Y200L-4 |
30 |
M16×300 |
|
Y225S-4 |
37 |
||||||||
|
12.5 |
1450 |
16292 17842 19852 22910 23705 25464 28019 29569 |
5649 5562 5422 5136 5051 4838 4524 4333 |
79.52 81.22 83.07 84.03 83.7 82.88 81.34 79.96 |
32.79 34.62 36.72 39.68 40.53 42.12 44.16 45.4 |
42.63 45.01 47.73 51.58 52.7 54.75 57.4 59.02 |
Y225M-4 |
45 |
M16×300 |
|
Y250M-4 |
55 |
M20×300 |
|||||||
|
Y280S-4 |
75 |
||||||||
|
14 |
1450 |
22889 25067 27891 32186 33304 35776 39365 41542 |
7086 6977 6801 6442 6336 6069 5674 5435 |
79.52 81.22 83.07 84.03 83.7 82.88 81.34 79.96 |
57.79 61.02 64.7 69.92 71.44 74.23 77.81 80.01 |
75.13 79.32 84.11 90.89 92.87 96.5 101.15 104.01 |
Y280M-4 |
90 |
M20×300 |
|
Y315S-4 |
110 |
M24×400 |
|||||||
|
15 |
1450 |
28153 30831 34305 39588 40963 44003 48417 51095 |
8134 8009 7808 7395 7274 6967 6514 6240 |
79.52 81.22 83.07 84.03 83.7 82.88 81.34 79.96 |
81.60 86.15 91.37 98.72 100.87 104.81 109.87 113 |
106.08 111.99 118.78 128.34 131.13 136.26 142.83 147 |
Y315S-4 |
110 |
M24×400 |
|
|
135 |
M20×400 |
|||||||
|
155 |
|||||||||
|
16 |
1450 |
34167 37417 41633 48045 49714 53403 58761 62011 |
9255 9113 8883 8413 8277 7927 7412 7099 |
79.52 81.22 83.07 84.03 83.7 82.88 81.34 79.96 |
112.68 118.96 126.15 136.3 139.3 144.73 151.72 156 |
146.48 15.65 164 177.19 181.09 188.15 197.24 202.8 |
|
155 |
M20×400 |
|
180 |
|||||||||
|
225 |
|||||||||
M6-29煤粉離心通風機性能表（t=70℃）
|
機 號 |
轉速 r/min |
流量 m3/h |
全壓 Pa |
內效率 % |
軸功率 KW |
所需功率 KW |
電動機 |
||
|
型號 |
功率 KW |
電機地腳 4件 |
|||||||
|
17 |
1450 |
40982 44880 49937 57628 5960 64055 70481 74379 |
10448 10287 10028 9498 9343 8948 8368 8014 |
79.52 81.22 83.07 84.03 83.7 82.88 81.34 79.96 |
152.26 161.07 170.82 184.57 188.61 195.96 205.46 211.23 |
198.35 209.39 222.06 239.94 245.19 254.75 267.1 274.6 |
Y355-4 (6KV) |
220 |
M24×400 |
|
250 |
|||||||||
|
280 |
|||||||||
|
18 |
1450 |
48648 53276 59278 68408 70784 76036 83665 88292 |
11713 11534 11243 10649 10475 10033 9381 8986 |
79.52 81.22 83.07 84.03 83.7 82.88 81.34 79.96 |
203.04 214.38 227.34 245.65 251 260.82 273.11 281.16 |
263.96 278.69 295.54 319.34 326.32 339.06 355.05 365.51 |
Y355-4 (6KV) |
280 |
M24×400 |
|
315 |
|||||||||
|
Y400-4 (6KV) |
355 |
||||||||
|
400 |
M30×500 |
||||||||
|
19 |
1450 |
57215 62657 69717 80454 83249 89426 98398 103840 |
13051 12870 12527 11864 11670 11178 10452 10012 |
79.52 81.22 83.07 84.03 83.7 82.88 81.34 79.96 |
266.08 281.33 297.9 321.87 328.9 341.75 358.28 368.42 |
345.9 365.73 387.28 418.43 427.57 444.28 465.76 478.95 |
Y400-4 (6KV) |
400 |
M24×400 |
|
450 |
M30×500 |
||||||||
|
500 |
|||||||||
|
20 |
1450 |
66733 73080 81315 93838 97097 104302 114767 121114 |
14461 14260 13901 13146 12950 12386 11582 11093 |
79.52 81.22 83.07 84.03 83.7 82.88 81.34 79.96 |
349.87 363.57 385.57 416 425.68 441.68 463.05 476.11 |
447.03 472.64 501.25 540.8 553.39 574.19 601.97 618.94 |
Y400-4 (6KV) |
450 |
M30×500 |
|
500 |
|||||||||
|
560 |
|||||||||
|
630 |
|||||||||
|
21 |
1450 |
77252 84599 94132 108629 112402 120743 132857 140205 |
15967 15722 15326 14515 14278 13676 12788 12248 |
79.52 81.22 83.07 84.03 83.7 82.88 81.34 79.96 |
439.53 464.03 492.1 531.7 543.3 564.56 591.86 608.54 |
571.39 603.24 639.74 691.21 706.31 733.92 769.42 791.11 |
Y450-4 (6KV) |
630 |
M30×500 |
|
710 |
|||||||||
|
900 |
|||||||||
